Химический анкер: инструкция по применению

2017-12-20

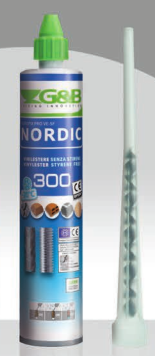

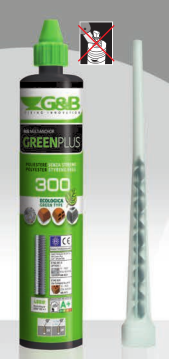

  Анкер химический - это смола на основе полиэстера (без стирола). Химический анкер  имеет и несколько других названий (жидкий дюбель, инжекционная масса, вклеивающий анкер и др.), является оптимальным вариантом в тех случаях, когда необходимо надежно зафиксировать различные конструкции в «рыхлых» строительных материалах – газобетоне, пустотелом и пористом кирпиче, пенобетоне и др. Допускает использование близко от края. Без сильного запаха. Не требует специального оборудования - используется стандартный пистолет для силиконового герметика. Благодаря низким усадочным свойствам подходит для использования с арматурой. Допускает крепление под водой и во влажное отверстие. Пожаробезопасность до 120°C. Объясняется это тем, что жидкая клеевая масса, используемая при монтаже такого анкера, проникает во все поры газобетона и пенобетона, внутренние полости пустотелого кирпича, а когда полимеризуется, формирует надежное соединение металлического болта (метрического стержня, арматуры) с материалом, из которого изготовлена стена, пол или потолок строительной конструкции. Анкеру химического типа практически нет альтернативы, если необходимо обеспечить надежное крепление габаритных и тяжелых предметов на строительных конструкциях из пустотелых материалов. За счет того, что клей, используемый в таких крепежных элементах, не расширяется при затвердевании и, соответственно, не вызывает расклинивающих и распирающих нагрузок, химический анкер может быть эффективен для крепления различных предметов на конструкциях из бетона, газобетона и других материалов, которые имеют небольшое поперечное сечение. О том, что соединения, полученные с использованием химических анкеров, обладают высочайшей надежностью, красноречиво свидетельствует тот факт, что такие крепежи успешно применяют для монтажа мостов, балконов и других ответственных конструкций из бетона и других строительных материалов.

Необходимые инструменты и приспособления для установки химического анкера:

картридж с химическим анкером, пистолет для силикона, круглая металлическая щётка (по диаметру отверстия), воздушный насос, сетчатая гильза (для пористых оснований), шпилька метрическая (+шайба, гайка).

Инструкция по применению и установке химических анкеров в сплошные материалы (бетон, кирпич)

  1. 1. Просверлить отверстие необходимого диаметра и глубины.
  2. 2. Прочистить отверстие круглой металлической щёткой и продуть воздухом с помощью насоса.
  3. 3. Срезать металлический зажим с пластикового пакета внутри картриджа.
  4. 4. Навернуть смеситель.
  5. 5. С помощью пистолета (для силикона) выдавить состав в отверстие примерно заполнив его на 2/3.
  6. 6. Установить резьбовую оцинкованную шпильку в отверстие до упора, проворачивая её несколько раз по ходу резьбы.
  7. 7. Выдержать требуемое время не нагружая шпильку.
  8. 8. Установить прикрепляемый материал и завернуть гайку необходимым моментом.

Примечание: после готовности химического анкера к работе, необходимо выдавить некоторое количество состава на любую поверхность (кусок картона, бумаги и т.д.), для полного смешивания содержимого картриджа в смесителе и только после этого приступить к заполнению отверстий. Не соблюдение нормы, может привести к нарушению технологии анкеровки и разрушения полученного соединения.

Инструкция по применению и установке химических анкеров в пустотелые материалы (газобетон, пенобетон, пустотелый кирпич, клинкерный кирпич)

  1. 1. Просверлить отверстие необходимого диаметра и глубины.
  2. 2. Прочистить отверстие круглой металлической щёткой и продуть воздухом с помощью насоса.

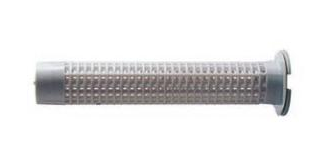

  3. 3. Вставить в отверстие пластиковую сетчатую гильзу или металлический перфорированный рукав необходимого размера.
  4. 4. Срезать металлический зажим с пластикового пакета внутри картриджа.
  5. 5. Навернуть смеситель.
  6. 6. С помощью пистолета (для силикона) заполнить полностью гильзу или рукав составом.
  7. 7. Установить резьбовую оцинкованную шпильку до упора проворачивая её по ходу резьбы несколько раз для равномерного распределения смолы.
  8. 8. Выдержать требуемое время не нагружая шпильку.
  9. 9. Установить прикрепляемый материал и завернуть гайку необходимым моментом

Примечание. Расход химического состава зависит от материала основания и геометрических характеристик анкерного крепления. В соответствии с регламентом на монтаж химических анкеров, установка считается выполненной правильно, если излишки химического состава выступили из отверстия.

Расход химического состава при стандартной глубине заделки анкера

Диаметр анкера, d (мм)

М8

М10

М12

М16

Диаметр отверстия (мм)

10

12

14

18

Стандартная глубина заделки (мм)

80

90

110

125

Расход химического состава (мл)

4,19

6,78

11,28

21,2

Диаметр анкера, d
(мм)

М20

М24

М30

Диаметр отверстия
(мм)

24

28

35

Стандартная глубина заделки (мм)

170

210

280

Расход химического состава (мл)

51,24

81,16

179,5

Расход состава с применением сетчатых гильз (изменяется от геометрии пустот)

Диаметр
анкера,
d (мм)

Диаметр
отверстия,
d (мм)

Диаметр
(тип сетчатой гильзы)

М8

14

12 (ме­талл)

М10

16

15 (пла­стик)

М10

16

15 (ме­талл)

М12

16

15 (пла­стик)

М12

16

15 (ме­талл)

М16

22

20 (пла­стик)

М16

22

20 (ме­талл)

Диаметр
анкера,
d (мм)

Стандартная
глубина заделки,
L (мм)

Расход
химического состава
(мл)

М8

100

15,39

М10

90

18,09

М10

125

25,12

М12

140

28,14

М12

200

40,19

М16

85

34,19

М16

250

113,04

Расход химического состава при глубине заделки превышающей стандартную (мл)

Таблица 1

Диам
анкер


Диам
отвер


Глубина заделки
анкера. L (мм)

80

90

100

110

120

125

М8

10

4,19

4,71

5,23

5,76

6,28

6,54

М10

12

-

6,78

7,54

8,29

9,04

9,42

М12

14

-

-

-

11,3

12,3

12,8

М16

18

-

-

-

-

-

21,2

М20

24

-

-

-

-

-

-

М24

28

-

-

-

-

-

-

М30

35

-

-

-

-

-

-

Диам
анкер


Диам
отвер


Глубина заделки
анкера. L (мм)

130

140

150

160

170

М8

10

6,8

7,33

7,85

8,37

8,9

М10

12

9,8

10,6

11,3

12,1

12,8

М12

14

13,3

14,4

15,4

16,4

17,4

М16

18

22

23,7

25,4

27,1

28,8

М20

24

-

-

-

-

51,2

М24

28

-

-

-

-

-

М30

35

-

-

-

-

-

Таблица 2

Диам
анкер


Диам
отвер


Глубина заделки
анкера. L (мм)

180

200

210

250

280

М8

10

9,42

10,5

11

13,1

-

М10

12

13,6

15,1

15,8

18,8

21,1

М12

14

18,5

20,5

21,5

25,6

28,7

М16

18

30,5

33,9

35,6

42,4

47,5

М20

24

54,3

60,3

63,3

75,4

84,4

М24

28

-

-

86,2

103

115

М30

35

-

-

-

-

180

Диам
анкер


Диам
отвер


Глубина заделки
анкера. L (мм)

300

350

400

450

500

М8

10

-

-

-

-

-

М10

12

-

-

-

-

-

М12

14

30,8

-

-

-

-

М16

18

50,9

59,4

-

-

-

М20

24

90,4

106

121

-

-

М24

28

123

144

164

185

205

М30

35

192

224

256

288

320

Таблица нагрузок. Химический анкер обладает уникальной возможностью выдерживать высокие нагрузки.

Таблица 1

Размер
шпильк

Бетон = 30 Н/мм² (С20/25)

Характерная нагрузка (kN)

Нагрузка
при вырывании
(NRk)

Нагрузка
при срезании
(VRk)

класс 5.8

класс 8.8

класс 5.8

класс 8.8

М8

15,30

21,50

9,90

15,40

М10

22,70

33,80

15,70

24,10

М12

34,50

52,90

22,90

35,20

М16

63,10

73,40

42,50

65,10

М20

100,50

110,20

66,80

106,40

М24

128,10

136,10

95,70

152,50

М30

178,40

194,00

155,70

248,60

Размер
шпильк

Бетон = 30 Н/мм² (С20/25)

Расчётная  нагрузка (kN)

Нагрузка
при вырывании
(NRk)

Нагрузка
при срезании
(VRd)

класс 5.8

класс 8.8

класс 5.8

класс 8.8

М8

8,10

11,90

7,90

12,30

М10

10,80

17,80

12,60

19,30

М12

15,70

26,10

18,30

28,20

М16

26,30

36,30

34,00

52,10

М20

41,90

52,50

53,40

85,10

М24

51,20

63,70

76,60

122,00

М30

71,40

88,20

124,60

198,80

Таблица 2

Размер
шпильк

Бетон = 30 Н/мм² (С20/25)

Рекомендованная
нагрузка
(kN)

Нагрузка
при вырывании
(Nrec)

Нагрузка
при срезании
(Vrec)

класс 5.8

класс 8.8

класс 5.8

класс 8.8

М8

5,80

8,50

5,70

8,80

М10

7,70

12,80

9,00

13,80

М12

11,20

18,70

13,10

20,10

М16

18,80

26,00

24,30

37,20

М20

29,90

37,50

38,20

60,80

М24

36,63

45,50

54,70

87,10

М30

51,00

63,00

89,00

142,00

Размер
шпильк

Бетон = 30 Н/мм² (С20/25)

Расстояние
от края стены
(мм)

Расстоян
друг от друга
(мм)

Нагрузка
при вырыван
(Ccr,N)

Нагрузка
при срезан
(Ccr,V)

Нагрузки:
при вырыван /
при срезан
(S cr,N) (S cr,V)

М8

100

130

130

М10

130

150

150

М12

150

170

170

М16

170

190

190

М20

220

220

220

М24

260

260

260

М30

340

340

340

Примечание.  Для определения сложных по конфигурации межосевых нагрузок при использовании химического анкера для разных марок бетона, рекомендуем обратиться к инженеру консультанту, для более детального расчёта, во избежании разрушения данного соединения конструкции.

Таблица соотношения температуры окружающей среды к времени полимеризации химического анкера

Температура основания

Время установки

(окружающей среды)

≥ -10˚С

90 мин.

≥  -5˚С

90 мин.

≥    0˚С

45 мин.

≥  +5˚С

25 мин.

≥ +10˚С

15 мин.

≥ +20˚С

  6 мин.

≥ +30˚С

  4 мин.

≥ +35˚С

  2 мин.

≥ +40˚С

1,5 мин.

Время отверждения
(полная нагрузка)

Сухое основание

Влажное основание

24 часа

48 часов

14 часов

28 часов

  7 часов

14 часов

  2 часа

4 часа

1 час 20 мин.

2 часа 20 мин.

45 мин.

1 час 30 мин.

25 мин.

50 мин.

20 мин.

40 мин.

15 мин.

30 мин.

Температура картриджа
